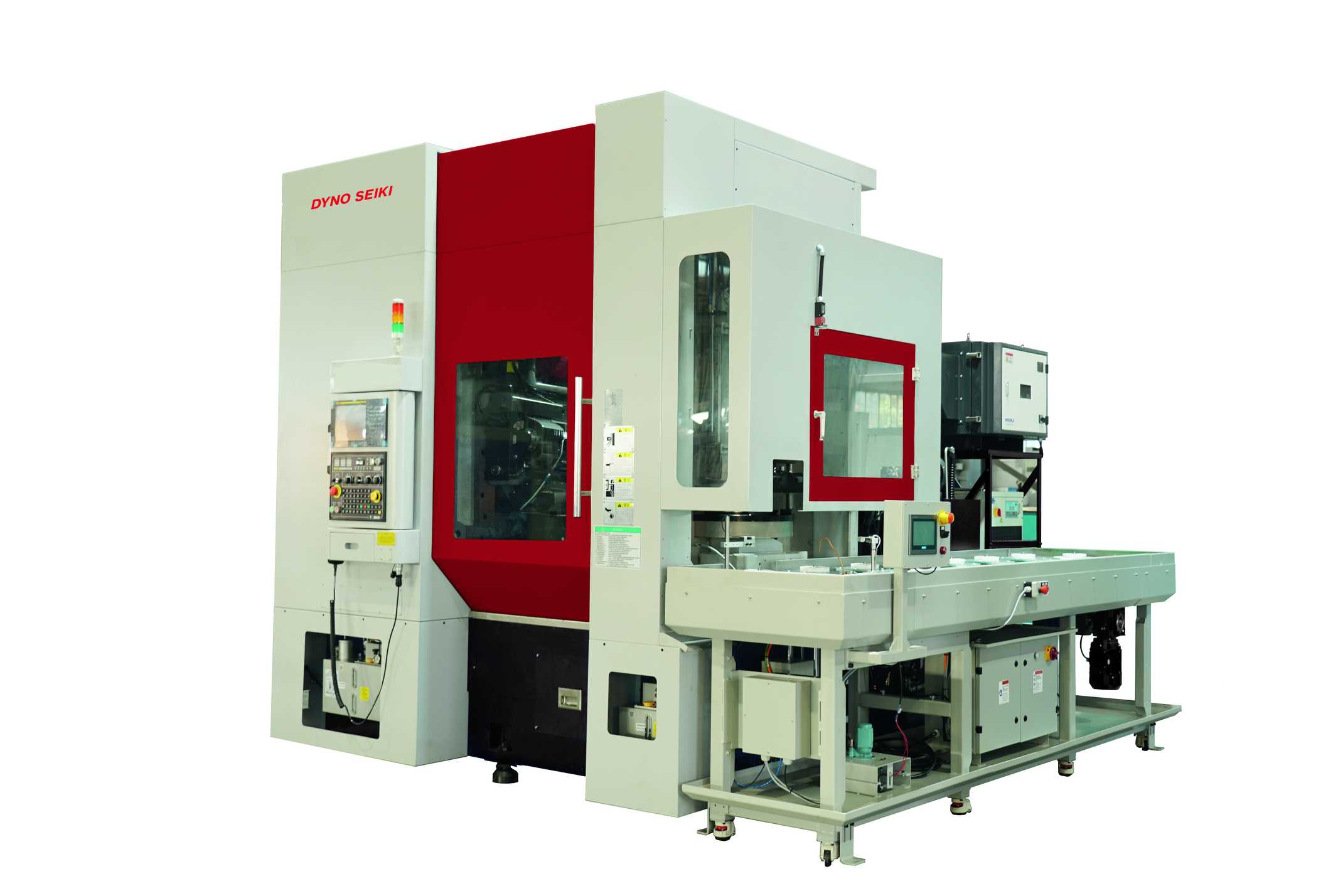

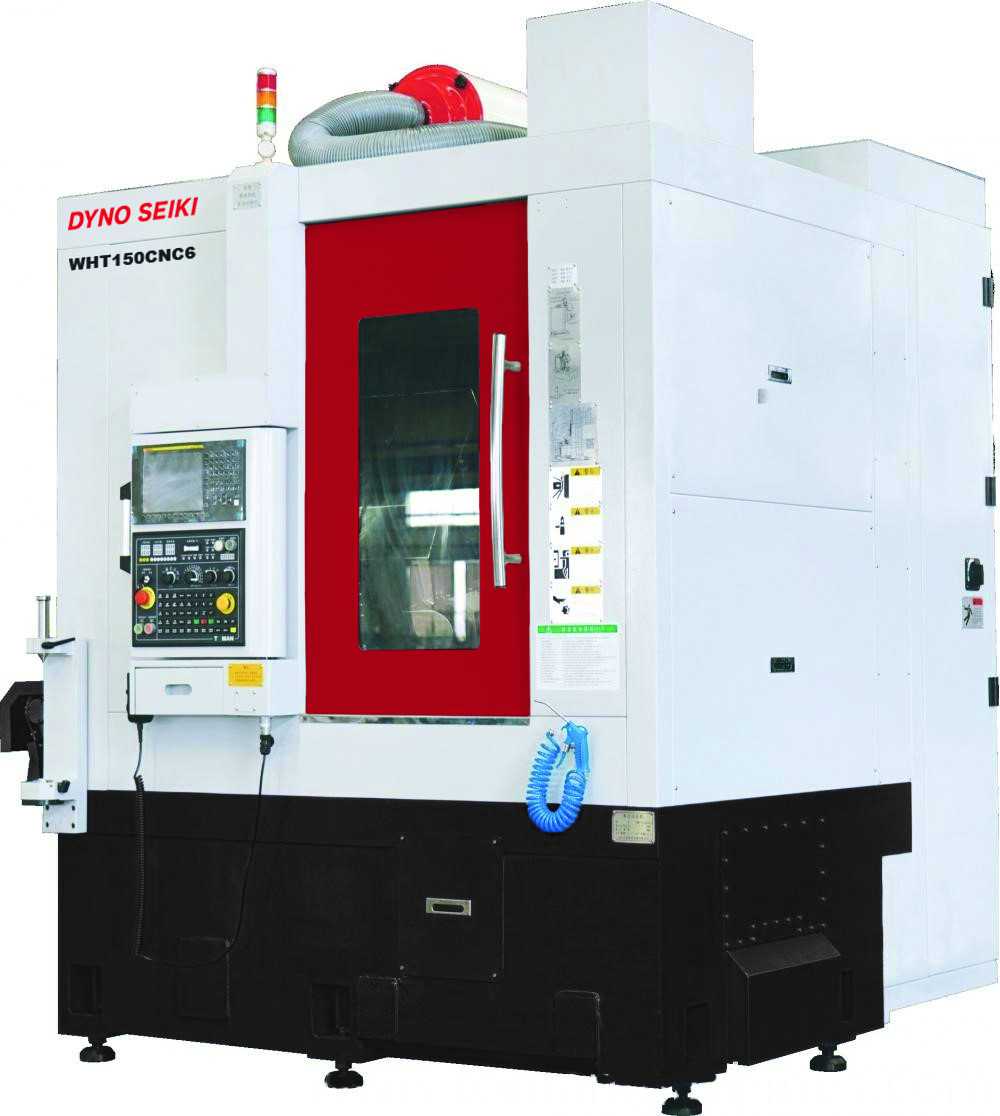

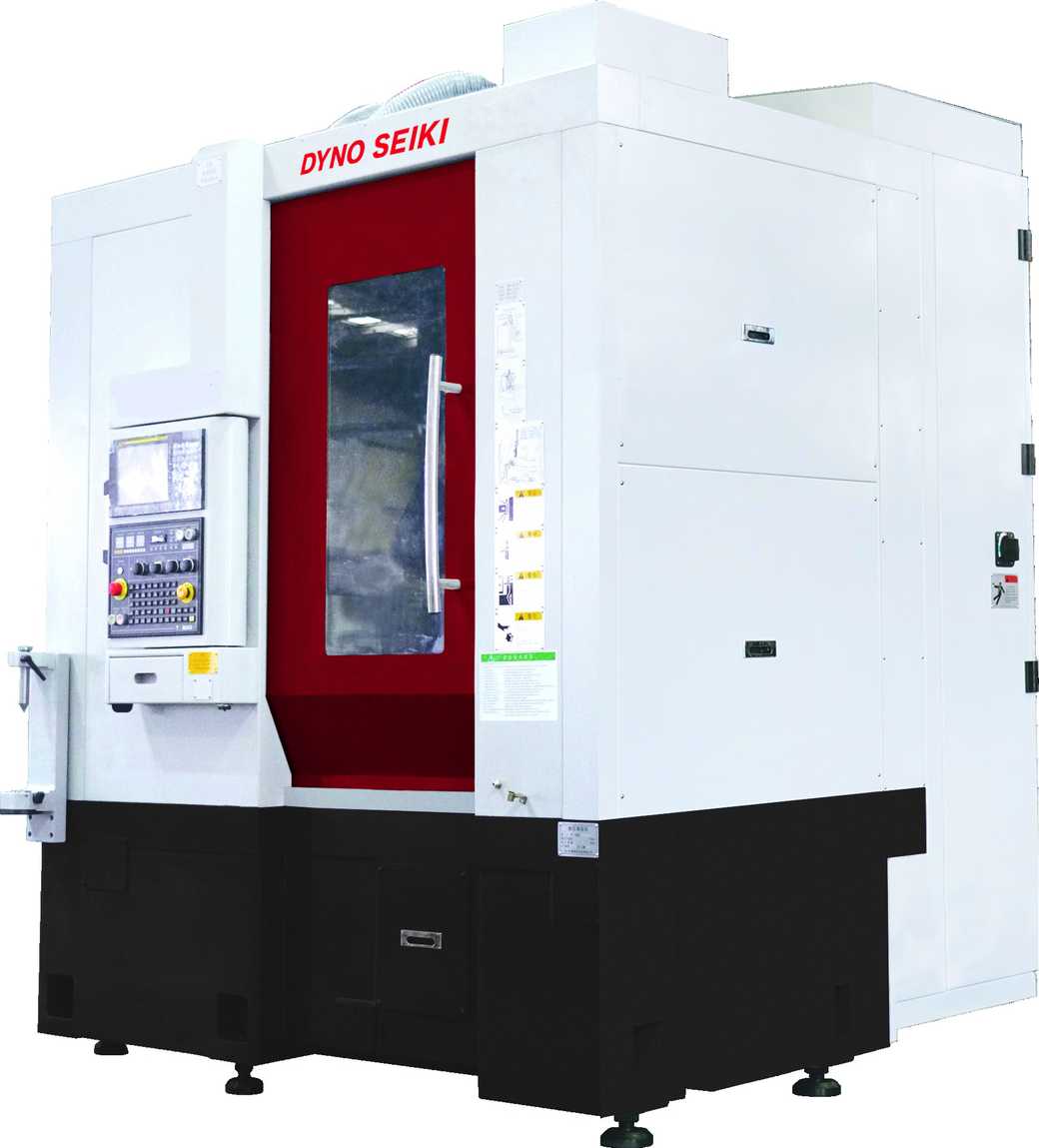

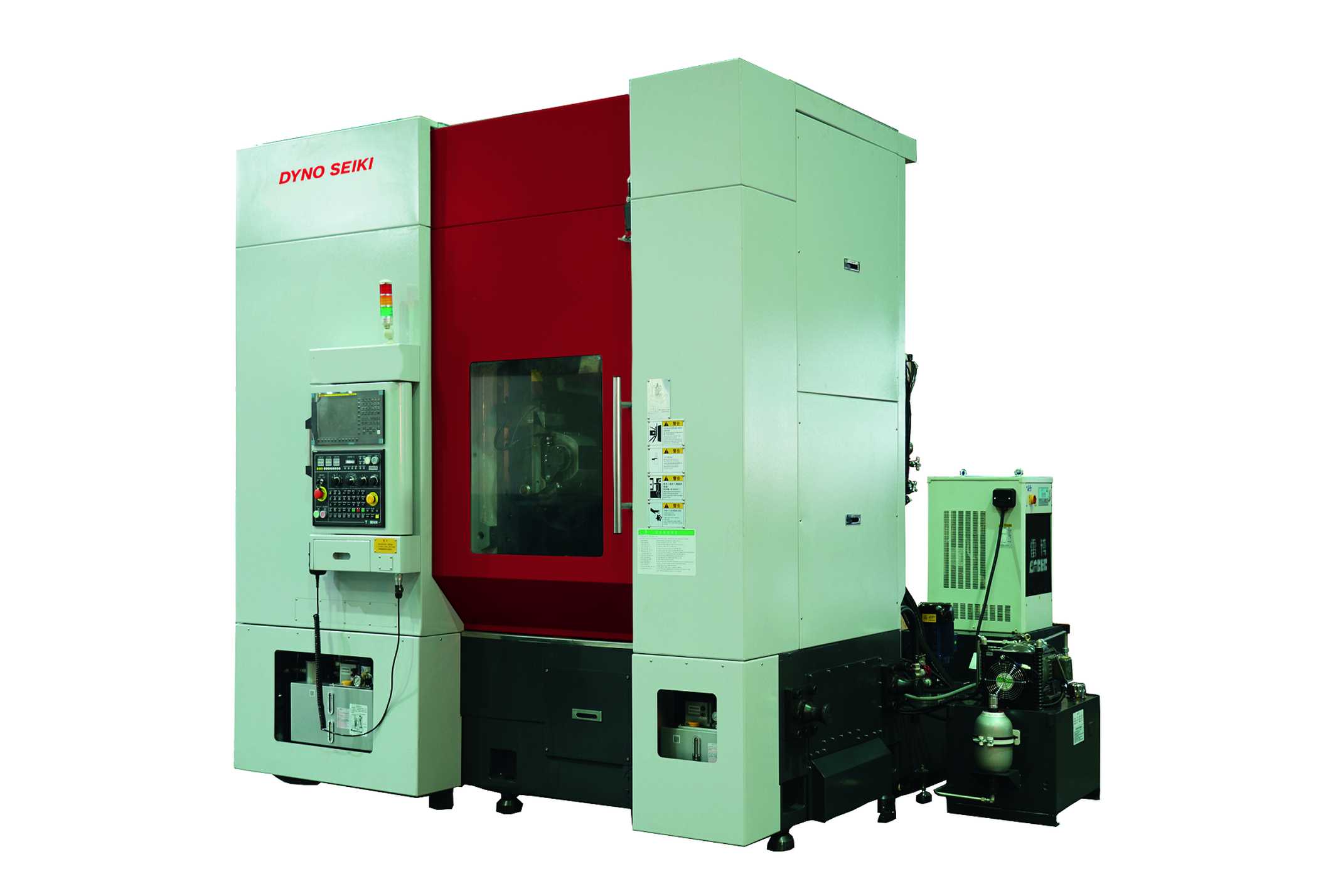

Зубофрезерные станки с ЧПУ

Нарезание зубьев червячными фрезами в следствие универсальности и точности процесса нашло наиболее широкое применение при обработке цилиндрических зубчатых колес. Зубофрезерованием обрабатывают колеса не точнее 6-7 степени точности. Эвольвентный профиль зубьев нарезаемого колеса получается за счет обкатки. Профиль режущей части червячной фрезы в ее осевом сечении близок к профилю рейки, поэтому нарезание зубьев червячной фрезой можно представить как зацепление рейки с червячным колесом. Движение резания осуществляется вращением фрезы. Для осуществления обкатки вращение фрезы и заготовки должны быть согласованы так же, как при зацеплении червяка и червячного колеса, т.е. в станочном зацеплении имитируется работа червячной пары со скрещивающимися осями, при чем фреза имитирует работу червяка, а заготовка - нарезаемого колеса. Движение подачи в классическом зубофрезерном станке осуществляется перемещением суппорта с фрезой относительно нарезаемого колеса (параллельно его оси). Ряд современных станков помимо обычной осевой подачи позволяет использовать радиальную подачу, при которой инструмент перемещается относительно заготовки в радиальном направлении, применяемую при врезании или выходе инструмента, и тангенциальную подачу, при которой инструмент перемещается относительно заготовки вдоль своей оси, также применяемую при врезании и выходе и для более равномерного распределения износа по режущему инструменту. Применение радиальной и тангенциальной подачи позволяет существенно повысить эффективность процесса зубофрезерования, обеспечивая увеличение производительности при одновременном снижении износа инструмента, но требует применения станков с ЧПУ с одновременным управлением по нескольким осям.
К преимуществам зубофрезерования червячными модульными фрезами относятся высочайшая производительность, достаточная степень точности и возможность абсолютно точной настройки при нарезании косозубых колес.
