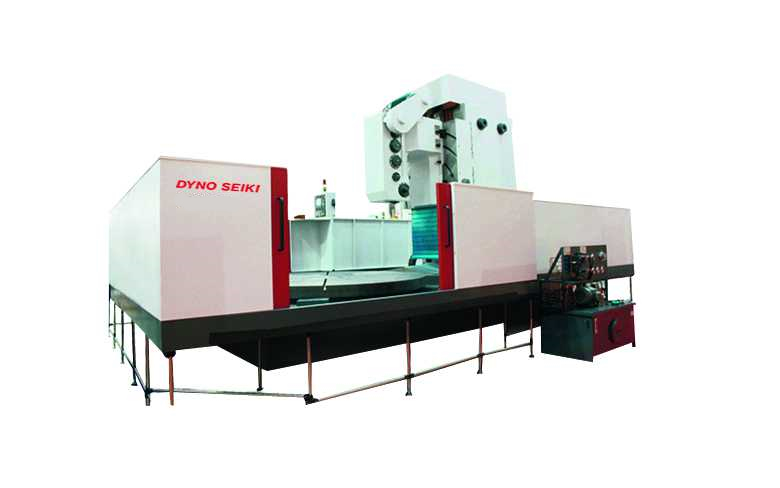

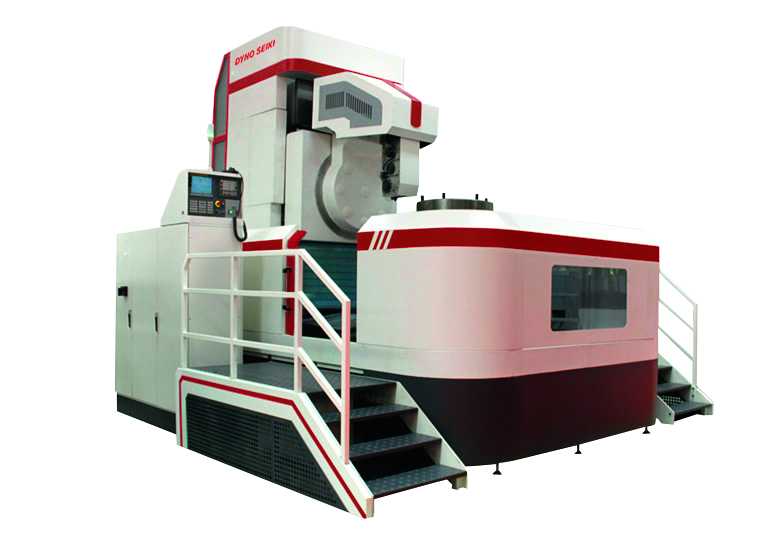

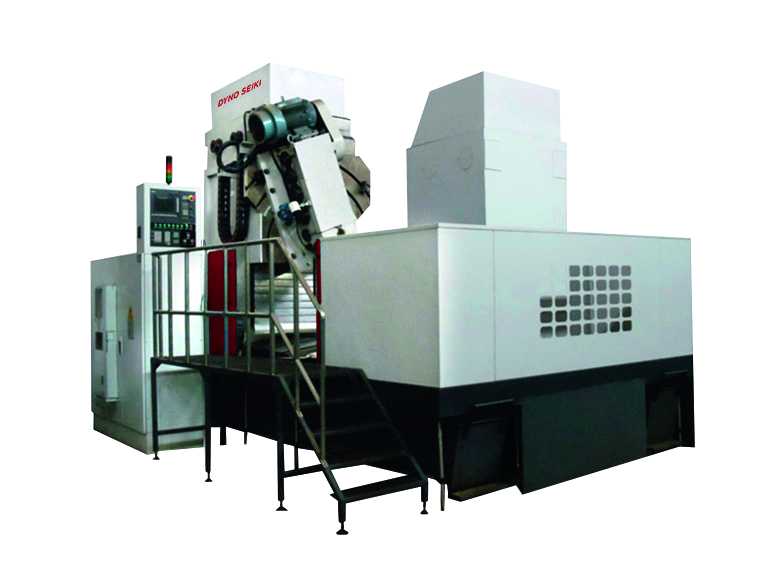

Фрезерные станки для нарезания зубчатых колес
Производитель: DYNO SEIKI
Станки данной серии предназначены для нарезания крупногабаритных зубчатых колес больших модулей. При нарезании подобных колес на зубофрезерном станке приходится использовать очень дорогостоящий крупномодульный инструмент. Необходимость удаления большого объема припуска приводит к повышенному износу инструмента, в результате чего расхо ды оказываются очень значительными. В данных станках используются гораздо более простые и дешевые дисковые модуль ные фрезы, которые позволяют осуществлять черновое нарезание зубьев для дальнейшей чистовой обработки на зубофре зерном станке, либо для обработки прямозубых колес возможно чистовое нарезание зубьев стандартной фрезой методом копирования, для косозубых – чистовое нарезание специальной спрофилированной фрезой или черновое – стандартной. К тому же, благодаря более простой конструкции подобные станки существенно дешевле зубофрезерных станков аналогич ных типоразмеров. Возможно нарезание как внешних, так и внутренних венцов.
Основные технические характеристики
| Модель | WM2000 | WM3000 | WM4000 | WM5000 | WM6000 | WM8000 |
| Макс./мин. диаметр заготовки, мм | 2400/800 | 3400/1 100 | 4600/1450 | 5400/1900 | 6700/2 400 | 8600/4000 |
| Максимальный обрабатываемый модуль, мм | 26 | 26 | 32 | 32 | 32 | 30 |
| Максимальная ширина венца, мм | 1 000 | 1 000 | 1 000 | 1 000 | 1 000 | 1 000 |
| Диаметр стола, мм | 1 850 | 2 500 | 3 000 | 3 500 | 3 500 | 5 000 |
| Мощность привода главного движения, кВт | 45 | 45 | 55 | 55 | 55 | 55 |
| Вес станка, кг | 47 000 | 68 000 | 62 000 | 80 000 | 73 000 | 100 000 |
