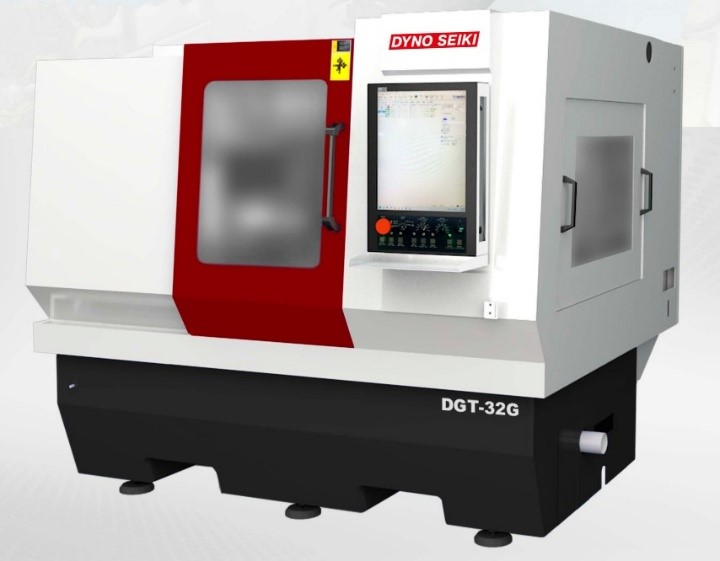

Шлифовальный станок для производства и заточки инструмента DGT-G
Производитель: DYNO SEIKI
Станок DGT-G - наиболее функциональная модель из линейки заточных станков DGT.
Станок может комплектоваться системой оптического контроля контура и измерения геометрических параметров изготавливаемого инструмента в рабочей зоне станка. Корпус видеокамеры системы устанавливается и снимается вручную.
Опционально возможно установить блок правки шлифовального круга.
Периодическая правка круга в сочетании с автоматическим измерением круга и заготовки и внесением соответствующей коррекции в программу обработки обеспечивают стабильность размеров при серийном производстве.
Основные технические характеристики
| Модель | DGT-20N |
| Минимальный зажимаемый диаметр заготовки, мм | 1 |
| Максимальный зажимаемый диаметр заготовки, мм | 32 |
| Максимальная длина заготовки, мм | 610 |
| Максимальная длина шлифования, мм | 500 |
| Ход по оси X, мм | 560 |
| Ход по оси Y, мм | 280 |
| Ход по оси Z, мм | 400 |
| Максимальная скорость вращения заготовки (ось С), об/мин | 400 (опц. 2000) |
| Диапазон поворота бабки изделия (ось B), град | -20° ~ +195° |
| Максимальная скорость вращения шлифовального шпинделя, об/мин | 10 000 |
