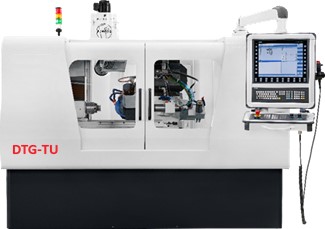

Серия DTG-TU для шлифования внутренней и внешней резьбы
Производитель: DYNO SEIKI
Прецизионный резьбошлифовальный станок для наружной и внутренней шлифовки резьбы с ЧПУ, с пятью осями управления.
На станке имеется возможность выполнения всех стандартных операций шлифовки:
На станке имеется возможность выполнения всех стандартных операций шлифовки:
- Продольная цилиндрическая шлифовка
- Цилиндрическая шлифовка врезкой
- Шлифовка торца – правый, левый (торцом шлиф. круга)
- Шлифовка конуса
- Шлифовка вращающихся профильных поверхностей
- Шлифовка внутренних поверхностей
- Шлифовка резьбы однопрофильным шлифовальным кругом
- Шлифовка резьбы многопрофильным шлифовальным кругом
Основные технические характеристики
| Модель | DTG-500TU |
| Высота центров, мм | 135 |
| Расстояние между центрами, мм | 500 |
| Обрабатываемый шаг резьбы, мм |
0,25 – 100 (шаг/ диаметр <1,75) |
| Максимальная резьбошлифовальная обработка – длина наружной резьбы, мм | 400 |
| Максимальный/минимальный диаметр заготовки наружной резьбы, мм | Ø200/Ø1 (М1) |
| Максимальный/минимальный диаметр заготовки внутренней резьбы, мм | Ø100/Ø3 |
| Максимальный угол подъема резьбы |
+400 (левая резьба); -400 (правая резьба) |
| Геометрическая точность станка А | ГОСТ 22267-76 |
