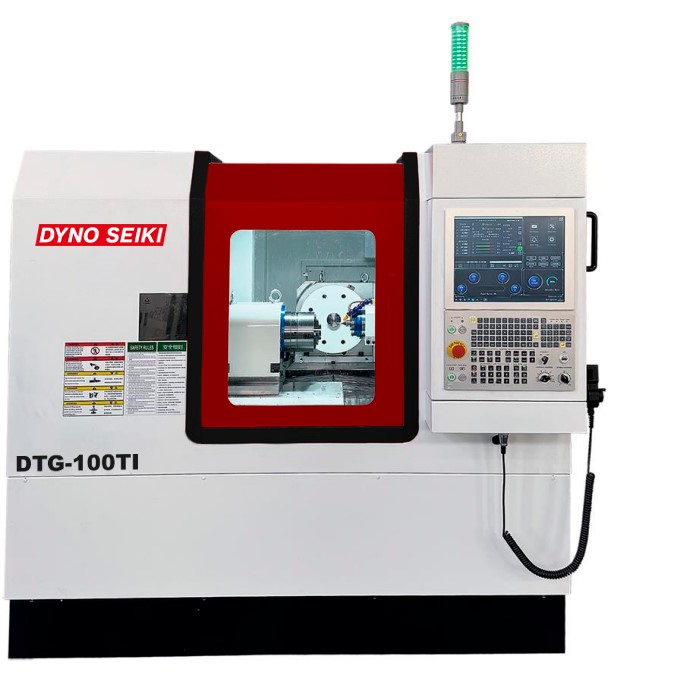

Серия DTG-TI для шлифования внутренней резьбы
Производитель: DYNO SEIKI

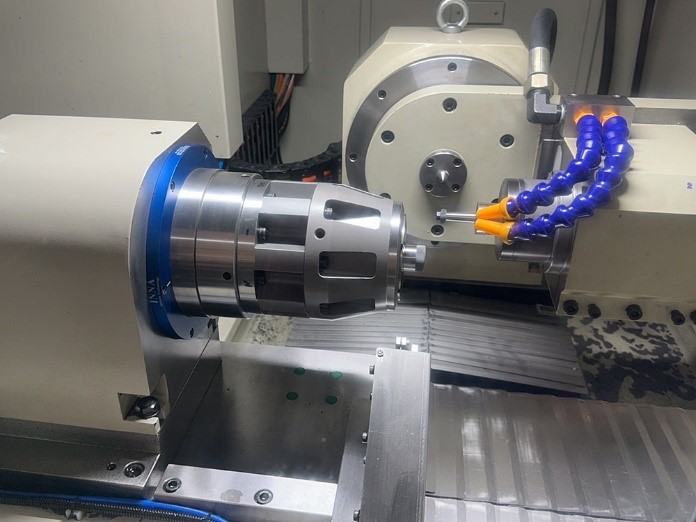

Станки подходят для обработки резьбовых калибров-колец различного профиля, а также для гаек ШВП.
- Высококачественная литая станина
- 4 оси с интерполяцией по 3 осям
- Перемещение по оси Z и оси X с использованием линейного двигателя
- Прямое и обратное шлифование
- Формообразующая правка и интерполяция движений X и Z для правки в режиме реального времени
Основные технические характеристики
| Модель | DTG-100TI | DTG-200TI | DTG-300TI |
| Внешний диаметр детали, мм | 10-160 | 60-280 | 150-400 |
| Внутренний диаметр детали, мм | 6-100 | 50-200 | 100-300 |
| Максимальная длина обработки, мм | 100 | 200 | 300 |
| Высота центров, мм | 265 | 265 | 300 |
| Угол наклона ШК (ось А), град. | ±20 | ±15 | ±20 |
| Продольный ход стола Z, мм | 400 | 400 | 500 |
| Поперечный ход шлифовальной бабки X, мм | 310 | 330 | 350 |
| Мощность станка, кВт | 15 | 22 | 22 |
| Скорость шлифовального шпинделя, об/мин |
40 000 (опц. 90 000) |
15 000 | 15 000 |
| Система ЧПУ | Fanuc | ||
| Вес станка, кг | 3 500 | 3 500 | 5 500 |
