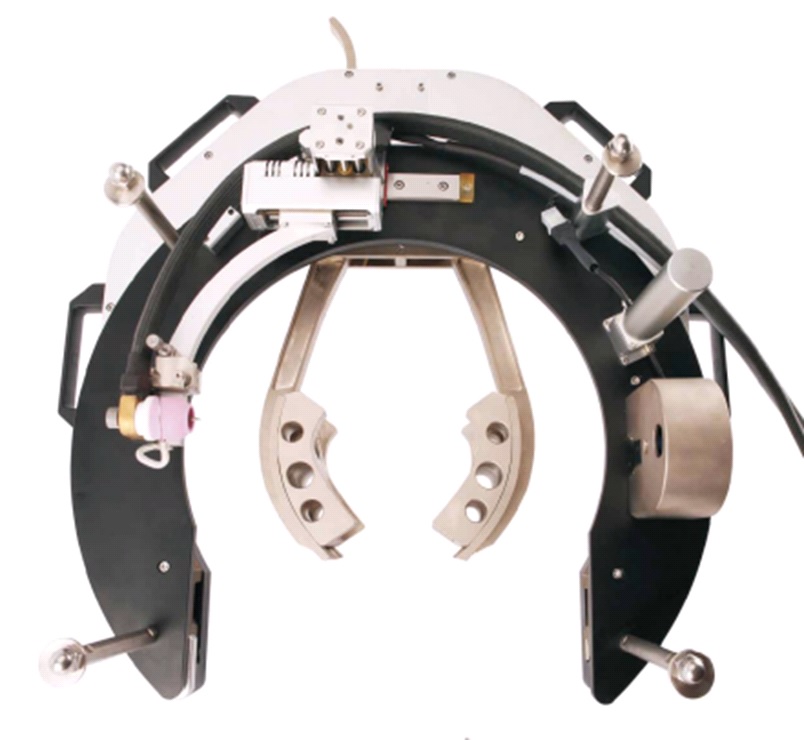

Сварочные головки открытого типа. Серия TAO
Эта сварочная головка специально разработана для TIG сварки трубных соединений, подходит для стыкового соединения труб из углеродистой стали и нержавеющей стали. Он подходит для сварки оплавлением или сварки с подачей присадочной проволоки с помощью встроенного устройства подачи проволоки TB1501 с Функция AVC и OSC. Он совместим со сварочным источником iOrbital 5000, что позволяет выполнять точную орбитальную сварку TIG для сварки труб с высокой воcпроизводимостью.
Накладки на механизме захвата трубы расширяют диапазон диаметров труб (Ø1 и Ø2), подходящих для работы одной модели сварочной головки.
Головка серии ТАО состоит из:
- приводного модуля (включает в себя: корпус, редуктор и мотор вращения)
- вращающегося модуля (включает в себя: TIG горелку с жидкостным охлаждением, моторизированные слайдеры систем OSC и AVC, механизм подачи присадочной проволоки)
- механизм захвата.
Основные технические характеристики
| Модель | ТАО 77 | ТАО 130 | ТАО 180 | ТАО 230 | ТАО 320 |
|
Диаметры труб Ø1, мм Ø2, мм |
9,05 – 45,00 45,0 – 77,0 |
38,1 – 76,0
76,0 – 130,0
|
50,8 – 114,3 114,3 – 180,0 |
120,0 – 178,0 178,0 – 230,0 |
150 – 230 230 -324 |
| Вольфрамовый электрод Ø, мм | 2,4 / 3,2 | 2,4 / 3,2 | 2,4 / 3,2 | 2,4 / 3,2 | 2,4 / 3,2 |
| Сварочная проволока Ø, мм | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 |
| МАХ скорость подачи проволоки, мм/мин | 1800 | 1800 | 1800 | 1800 | 1800 |
| Скорость вращения, об/мин | 0,19 – 3,8 | 0,11 -2,2 | 0,09 – 1,8 | 0,05 – 1,0 | 0,026 -0,52 |
| Защитный газ | Ar | Ar | Ar | Ar | Ar |
| Охлаждение | Жидкостное | Жидкостное | Жидкостное | Жидкостное | Жидкостное |
| Поток охл. жидкости, мл/мин | ≥300 | ≥300 | ≥300 | ≥300 | ≥300 |
| Ширина OSC, мм | 20 | 20 | 40 | 40 | 40 |
| Высота AVC, мм | 40 | 40 | 40 | 40 | 40 |
| Масса (без кабеля), кг | 5,5 | 10,8 | 19,5 | 21,5 | 36 |
| Габариты, мм | 370x220x320 | 410x300x405 | 395х375х525 | 410x425x560 | 420x610x680 |
